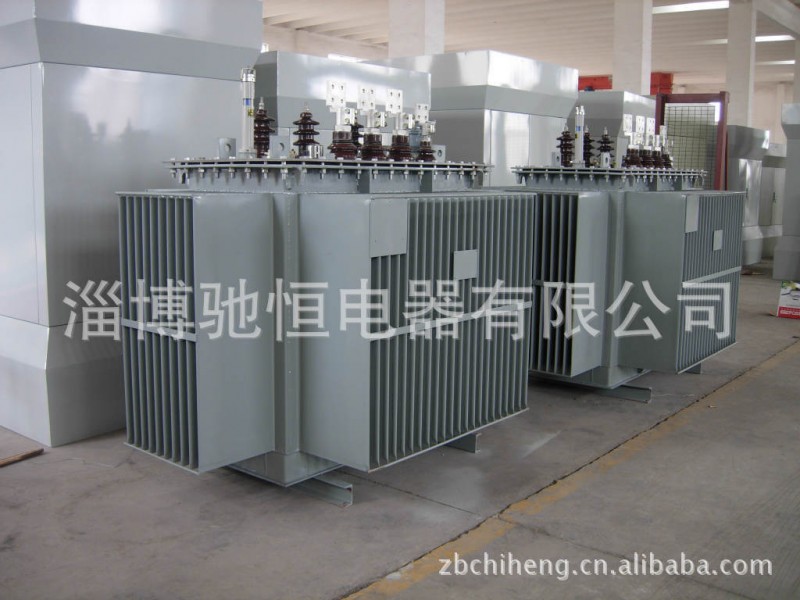

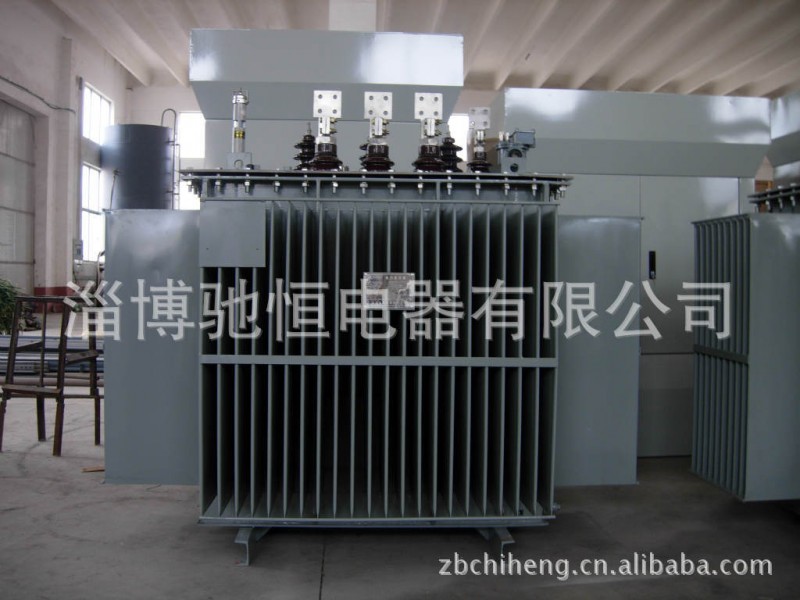

点击_s11系列油浸式电力变压器_钣金图片查看原图
三相油浸式电力变压器，采用新型绝缘结构，提高了抗短路能力，铁芯由高质量冷轧晶粒取向硅钢片制成；高、低压绕组选用优质无氧铜线并采用多层圆筒式工艺结构；所有紧固件均采用特殊防松处理，机械强度高。波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱，已被广泛地应用在各配电设备中。
执行标准
GB 1094.1-1996GB 1094.2-1996
GB 1094.3-2003GB 1094.5-2003
GB /T6451-1999GB /T10237-1988
GB /T3837-1996GB /T7595-2000
型号及含义
正常使用条件
1.海拔高度不超过1000m；
2.最高环境温度+40℃；
3.最高年平均温度+20℃；
4.最高日平均温度+30℃；
5.户外最低气温-25℃；
主要技术参术
10kV级S11系列配电变压器
| 额定容量 (kVA) | 电压组合(kV） | 联结 组 标号 | 短路 阻抗 (%) | 损耗(kW) | 空载 电流 (%) | 重量(kg) | 外形尺寸(mm) 长(L)×宽(B)×高(H) | 规矩(mm) 纵向×横向 | |||||
| 高 压 | 分接 范围 | 低 压 | 空 载 | 负 载 | 器 身 重 | 油 重 | 总 重 | ||||||
| 10 | 11 10.5 10 6.3 6 | ±5 | 0.4 | Yyn0 | 4.0 | 0.06 | 0.33 | 2.5 | 120 | 55 | 220 | 660×430×870 | 400×400 |
| 20 | 0.08 | 0.46 | 2.0 | 140 | 65 | 260 | 700×450×910 | 400×400 | |||||
| 30 | 0.10 | 0.68 | 1.6 | 160 | 70 | 280 | 740×460×930 | 400×400 | |||||
| 50 | 0.13 | 0.98 | 1.5 | 220 | 80 | 365 | 770×500×980 | 400×400 | |||||
| 63 | 0.15 | 1.19 | 1.4 | 255 | 88 | 420 | 810×560×1000 | 400×400 | |||||
| 80 | 0.18 | 1.40 | 1.3 | 290 | 95 | 480 | 845×650×1100 | 400×400 | |||||
| 100 | 0.20 | 1.70 | 1.2 | 325 | 110 | 550 | 870×710×1200 | 400×400 | |||||
| 125 | 0.24 | 2.08 | 1.1 | 400 | 130 | 660 | 915×720×1250 | 400×400 | |||||
注：根据用户要求变压器的高压分接范围可供±2×2.5%。
2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。
