产品概述
产品符合GB17467-1998<<高低压预装式变电站>>和IEC1330等标准。适用于电压等级35KV及以下，主要内容量2000KVA及以下的小型无人值守变电站，广泛用于城市工业变电站，10KV开闭所、环网系统、农网35KV变电站等场合。

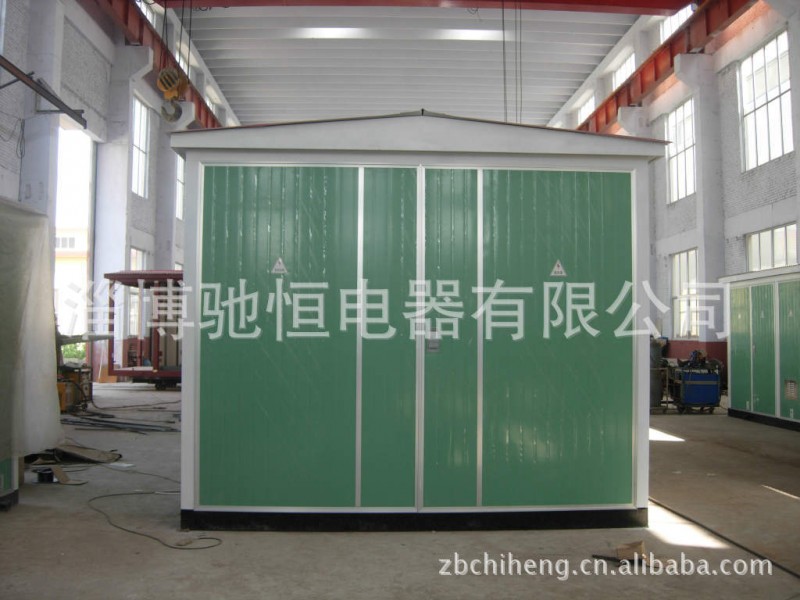

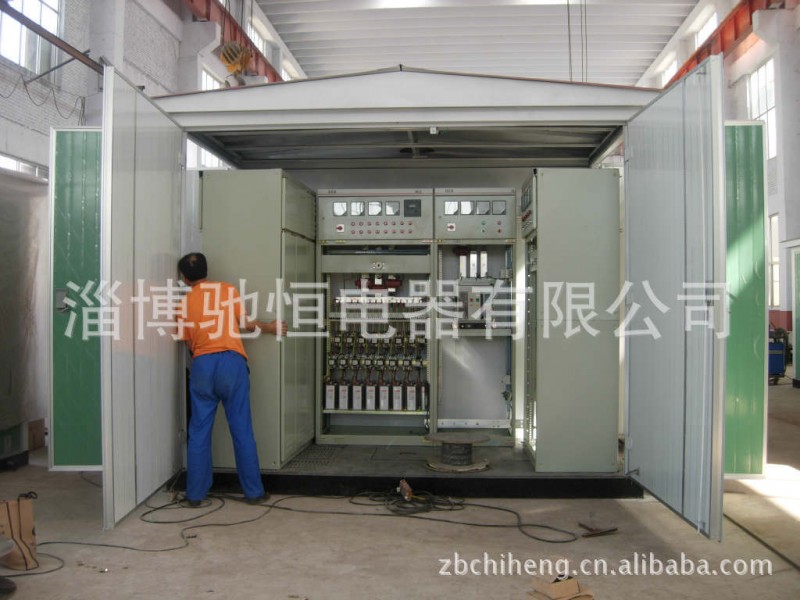

YB型箱式变电站又称欧式箱变，由高压开关柜，低压配电屏，配电变压器及外壳四部分组合而成，作为一种新型供配电装置，它比传统土建变电站具有许多优越性。由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。同时，箱式变电站现场安装简单，供电迅速，设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改造都是十分重要的。箱变完成电能的变换、分配、传输、计量、补偿，系统的控制、保护及通讯等功能。
| 项目 | 单位 | 参数 | |
| 高压部分 | 额定频率 | HZ | 50 |
| 额定电压 | KV | 6 10 35 | |
| 最高工作电压 | KV | 6.3 12 40.5 | |
| 工频耐受电压对地和相间/隔离断口 | KV | 32/36 42/48 95/118 | |
| 雷电冲击耐压对地和相间/隔离断口 | KV | 60/70 75/85 185/215 | |
| 额定电流 | A | 400 630 | |
| 额定短时耐受电流 | KA | 12.5(2S) 16(2S) 20(2S) | |
| 额定峰值耐受电流 | KA | 31.5 40 50 | |
| 低压部分 | 额定电压 | V | 380 220 |
| 主回路额定电流 | A | 100~3200 | |
| 额定短时耐受电流 | KA | 15 30 50 | |
| 额定峰值耐受电流 | KA | 30 63 110 | |
| 支路电流 | A | 10~800 | |
| 分支回路数 | 路 | 1~12 | |
| 补偿容量 | KVar | 0~360 | |
| 变压器部分 | 额定容量 | KVA | 50~2000 |
| 短路阻抗 | % | 4 6 | |
| 分接范围 | ±2×2.5% ±5% | ||
| 联接组别 | Yyn0 Dyn11 | ||
