冲孔：是指在钢板、革、布、木板等材料上打出各种图形以适应不同的需求， 各种冲孔类型： 十字孔，菱形孔，鱼鳞孔，八字孔，六方孔，冲孔板，长孔，四方孔， 圆孔，冲孔板网，三角孔等等。 冲孔板材种类：不锈钢板 铜板 铁板 铝板等等。

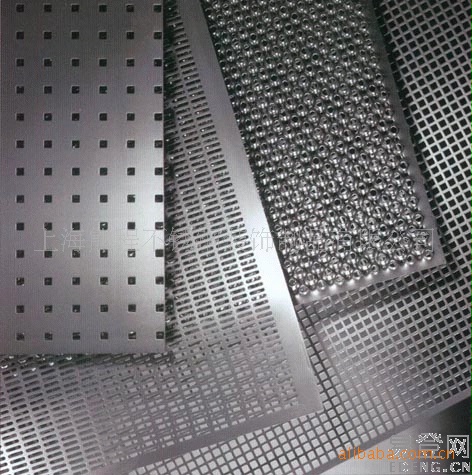

冲孔板
冲孔

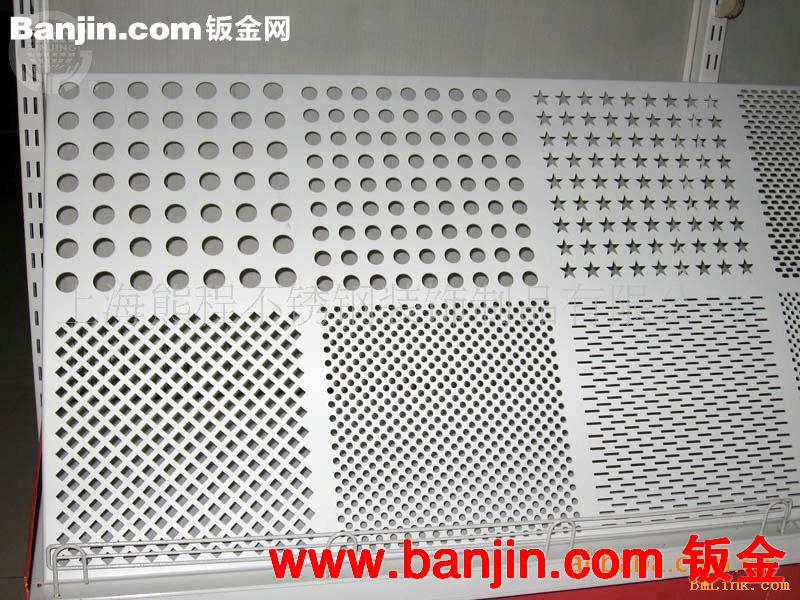

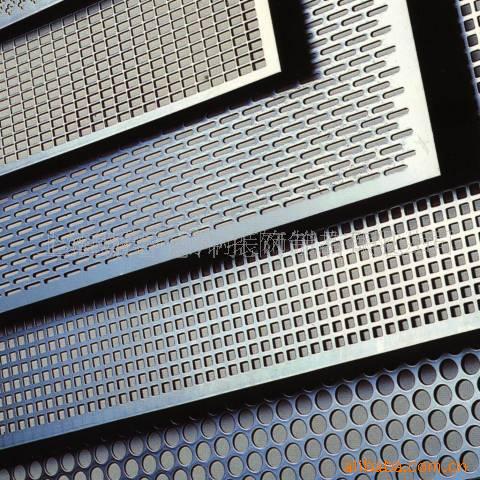

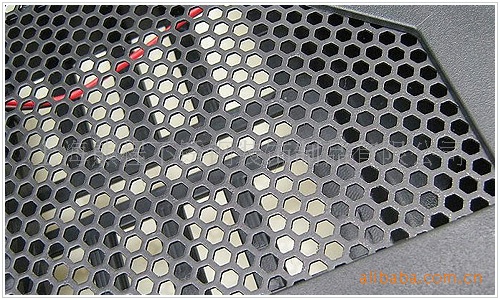

：顾名思义是指表面有各类形状孔型的金属板。 冲孔板是由各种材质的钢板冲剪拉伸或冲孔而成 材料：不锈钢板、铝板、低碳钢板、铝镁合金板、铜板、镍板等。 编织及特点：冲压、延伸而成；分为：冲孔网、钢板网、铝板网、筛板、冲孔板、喇叭网等 产品用途：广泛应用于 化工机械、制药设备、食品饮料机械、烟卷机械、收割机、干洗机、烫台、消音设备、制冷设备（中央空调）音箱、工艺品制作、造纸、液压配件、滤清设备等各行各业 孔型：长方孔、方孔、菱形孔、圆孔、六角形孔、十字孔、三角孔、长圆孔、长腰孔、梅花孔、鱼鳞孔、图案孔、五角星形孔、不规则孔、起鼓孔等。 特性：网面光滑，耐腐蚀 耐高温 美观，坚固耐用，有广泛的用途。 规格：平板厚0.3mm- 15mm，孔径0.8mm- 100mm 卷板厚0.2mm- 1.5mm，长1m-20m，孔径0.8mm- 10mm。 性能特点： 1、多层防砂过滤套具高效防砂性能，能更好地阻挡地层砂粒，满足井下防砂需要。 2、滤孔均匀，渗透性及防堵性能高。 3、过滤面积大，流动阻力小，出油率高 4、不锈钢材质的优异抗腐蚀性能，抗酸、碱、盐腐蚀，可适应油井的特殊要求，缝隙不会因腐蚀而逐渐变大。 5、多层结构焊接一体，可使滤孔稳定，抗变形能力极强。 外保护套也可螺旋焊接

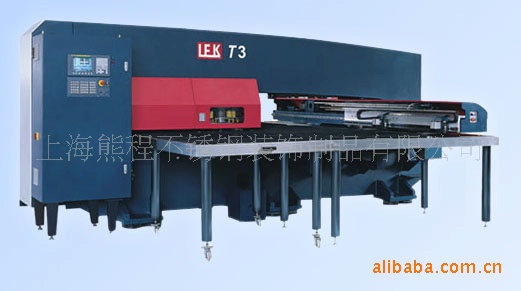

机床特点:
◎ 选用进口名牌配套元器件，长期保证机床的性能指标。
◎ 液压冲头具有噪音低及行程可调的特点，有助于提高冲压次数。
◎ 机架采用高刚度钢板焊接而成，经过震动时效，消除内应力。
◎ 高刚性O-型机架结构，防止机架横向、纵向变形，比传统C-型机架更好。
◎ 使用日本“ FANUC 0i-PC ”数控系统。
◎ X、Y、T及C轴由发那科交流伺服电机驱动，确保速度高，精度高及可靠性高。
◎ 精心设计双圈式配备可装30套不同尺寸的模具。
◎ 两个自动旋转工位（B工位）。
◎ 全自动中央润滑系统。
| 一、 | 参数名称 | 单位 | T3-1225 |
| 1） | 公称压力（冲压力） | KN | 300 |
| 2） | 工作行程（X轴） | mm | 2500 |
| 3） | 工作行程（Y轴） | mm | 1270 |
| 4） | 加工精度 | mm | ± 0.1 |
| 5） | 最大加工板材尺寸（一次重定位） | mm | 1270 X 2500 |
| 6） | X轴速度 | M/min | 100 |
| 7） | Y轴速度 | M/min | 60 |
| 8） | 转盘转速（T轴）¹ | R/min | 30 |
| 9） | 冲头滑块最大行程 | mm | 32 |
| 10） | 最大加工板材厚度 | mm | 6 |
| 11） | 板材最大重量² | kg | 120 |
| 12） | 最高冲击频率¹（4毫米冲程） | HPM | 500※900 |
| 13） | 最高冲孔次数³（1毫米中心距） | HPM | 400※680 |
| 14） | 最高冲孔次数³（25毫米中心距） | HPM | 250※320 |
| 15） | 工位数 | 30 | |
| 16） | 最大一次冲孔直径 | mm | 88.9 |
| 17） | 重定位装置 | YES | |
| 18） | 主传动形式 | 液压Hydraulic | |
| 19） | 油缸容量 | Litre | 225 |
| 20） | 数控系统 | Fanuc 0i-PC | |
| 21） | 数控轴数 | 4 | |
| 22） | 供气压力 | bar | 6 |
| 23） | 机床重量 | kg | 13500 |
| 24） | 电源容量 | Kw | 30 |
| （1）：机床在静态时的参数。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| （2）：X、Y轴的加减速度依工件的重量而定。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
（3）：以冲头冲程5毫米时的数据。
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
