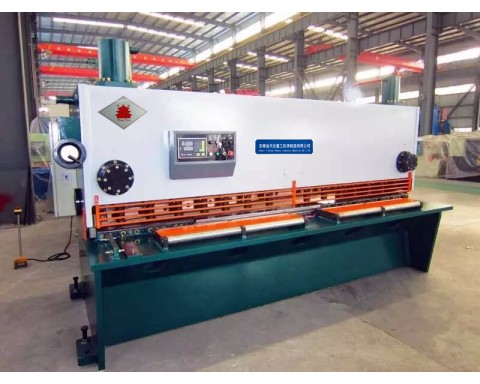

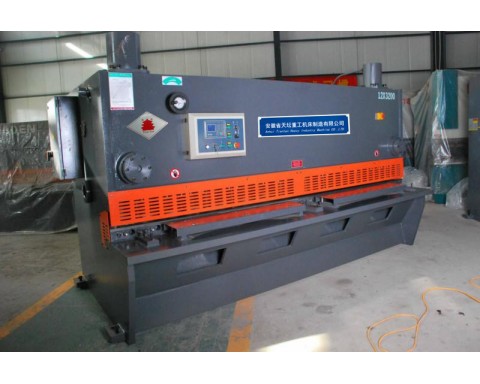

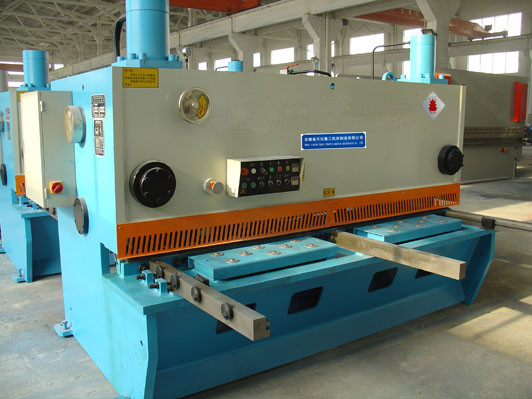

厂家供应QC11K-12*4000系列闸式剪板机

    一、整机结构

    整机采用全钢焊接结构(墙板、工作台、刀架体均二次回火，消除应力)。非重要焊接部位

振动消除应力，

具有很好的刚性与稳定性。

二、先进的技术与工艺

1、 本机属第二代液压剪板机。采用先进的液压集成阀块。结构紧凑，减少管路连接，提高

了系统的可靠性与易维修性。

2、 串联油缸使机床在剪切时，剪切角不会变动。

3、 三点支承滚动导轨，消除支承间隙，提高剪切精度。

4、 蓄能器回程平稳、迅速。

5、 矩形刀片，四个刃口均可使用，寿命长。

6、 刀片间隙手轮调整，准确、迅速、方便。

7、 剪切角可自动调整所需角度，剪板时减少成品板料的扭曲变形量。

8、 上刀架采用内倾结构，便于落料，并提高板材的剪切精度。可分段剪切

（调整液晶显示时间）使用方便提高功效。

9、 电动后挡料、位置显示器，方便又准确。

10、滚动托料球，减少板料划伤，并可减少摩擦阻力。

11、油缸：45号钢调质处理，内孔精镗、挤压。

12、活塞杆：45号钢调质处理，外圆镀镍磷。

三、配置

油缸主要密封圈：进口密封圈

主要电器元件：施耐德产品

液压阀：上海液压件一厂 、欧洲定制电磁球阀

油泵：上海高压油泵厂

刀片：上海刀片厂

四、验收标准

1、验收方式：设备完工后在供方厂内进行验收。

2、验收标准：参照国标GBT14404-93<剪板机精度>及供方出厂标准执行。

五、售后服务

1、 需方操作工或维修人员可在设备装配调试阶段到供方熟悉机器性能，供方负责为需方操作

人员进行技术培训。

2、 供方提供机器的免费调试服务，需方提供必备的起吊设备及辅助人员。

机器质保期一年，机器在质保期内发生故障，供方负责免费维修（需方违反操作规程由人为引起的损坏除外）。
