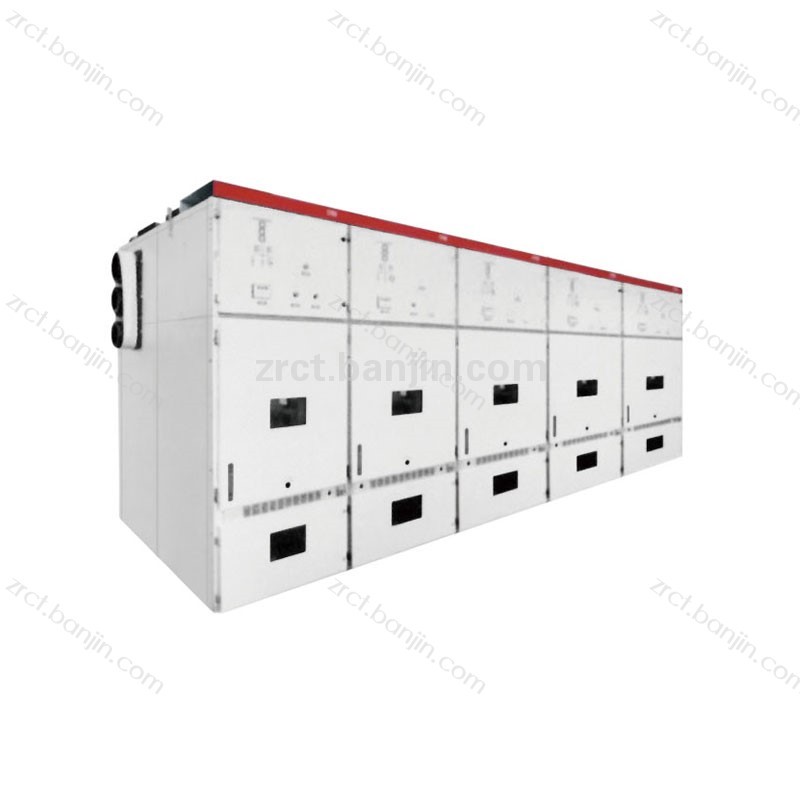

KYN28A-12铠装移开式金属封闭开关设备高压开关柜

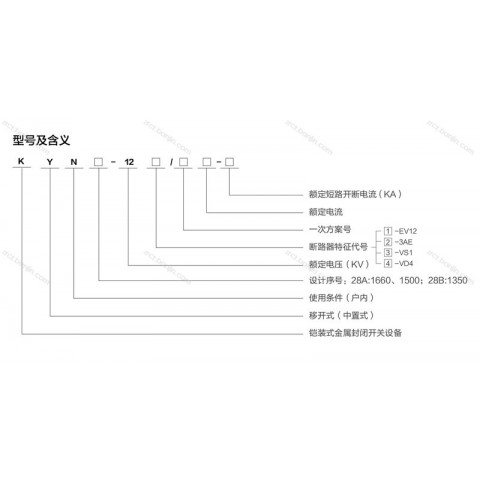

产品概述

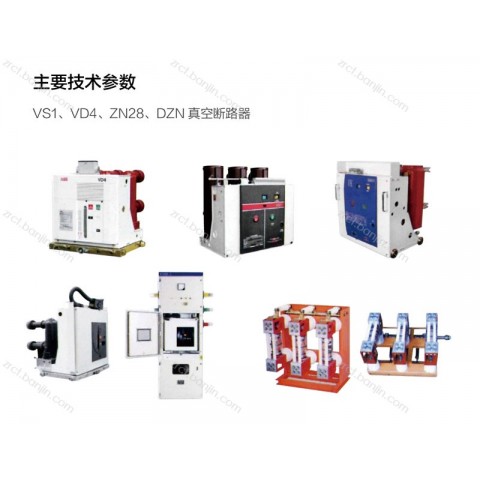

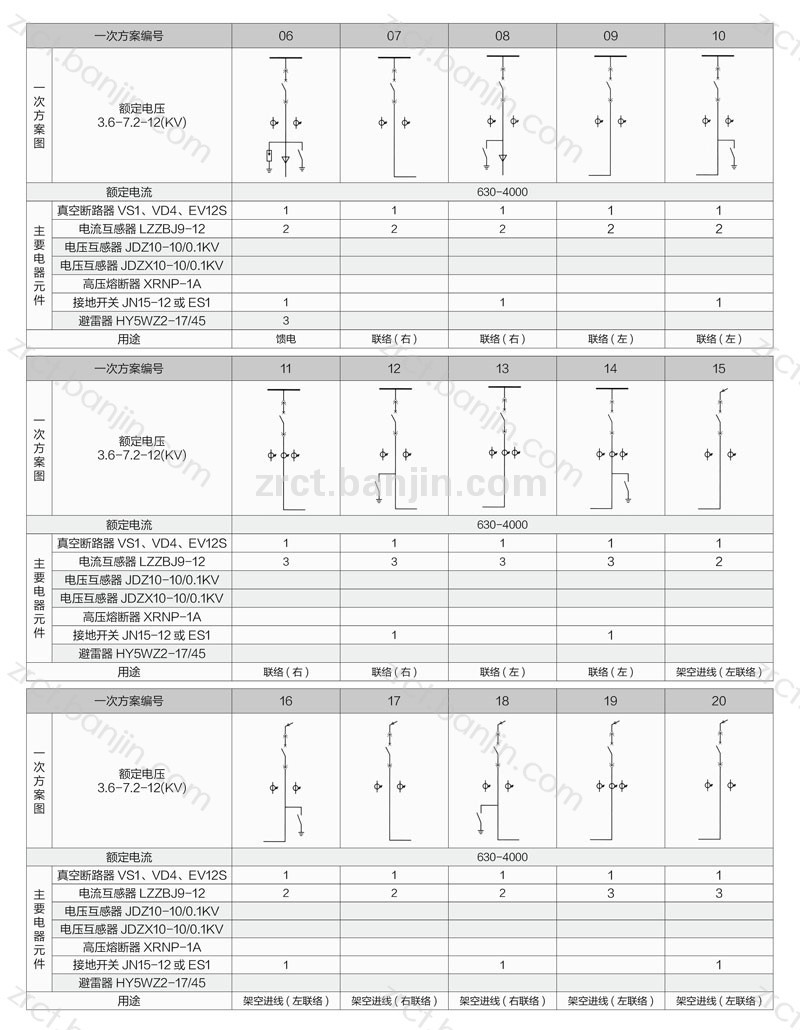

KYN28A-12型户内金属铠装高压开关柜(以下简称开关柜)，是3~12千伏三相交流50Hz单母线及双母线分段系统的成套装置。主要用于发电厂、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机的控制等,实行控制、保护、监测之用。本开关柜符合IEC298、GB3906-91等技术要求,可配用ABB的VD4、西门子3AH、通用VB2、森源VS1等真空断路器。




结构特点

KYN28A-12开关柜是由固定的柜体和可抽岀部件(即手车)两大部分组成。柜体的外壳和各功能单元的隔板均用敷铝锌钢板组装而成。开关柜的外壳防护等级为IP4X，断路器室门打开时防护等级IP2X。本柜具有架空进岀线,电缆进岀线及左右联络的功能,电缆室有充裕空间,可连接多根电缆,安装、维修方便。可以根据用途将各方案的开关柜排列组成,能完成设计功能的配电装置。由于KYN28B开关柜的安装与调试均在正面进行，所以开关柜可以靠墙安装,有节省占地面积,减少总投资的优点。

A:继电器室
B:断路器室
C:电缆室
D:主母线室
1.1泄压装置
1.2控制小线槽
1.外壳
2.分支小母线
3.母线套管
4.主母线
5.静触头装置
6.静触头盒
7电流互感器
8.接地开关
9.电缆
10.避雷器
11.接地主母线
12.装卸式隔板
13.隔板（活门）
14.二次插头
15.断路器手车
16.加热装置
17可抽出式水平隔板
18.接地开关操作机构
19.底板


我厂生产的KYN28A-12型金属铠装抽出式开关柜具有五防性能,结构图见上图,说明如下：
(1)防止误分、合断路器:
只有当断路器处于分闸位置时，手车方能抽出或插入。
(2)防止带负荷推拉小车:
只有当手车处于工作位置、试验位置时，才可以操作断路器。
(3)防止带电合接地开关:
只有当手车拉至试验位置或柜体外且一次电缆确无电压时，接地开关才能合闸。接地开关处在合闸位置时，手车不允许从试验位置推向工作位置。
(4)防止接地开关处在接地位置时送电:
电缆室后面采用闭锁形式,并有带电显示器。闭锁只有手车在试验或检修位置及接地刀闸和上的情况下方能打开。
(5)防止误入带电间隔:
只有当手车处于试验或移开位置时，才能拔下二次插头,从试验位置以后到达工作位置间及工作位置都不能拔出二次插头,开关柜在工作、试验位置时都能锁定。



5.1柜体
开关柜的外壳和隔板是采用敷铝锌钢板经CNC机床加工和弯折之后拴接而成,因此装配好的开关柜能保持尺寸上的统一性。它具有很强的抗腐蚀作用,并具有比同等钢板高的机械强度。开关柜被隔板分隔成手车室、母线室、电缆终端隔室、仪表室。每一个泄压通道单元的外壳均有独立的接地。开关柜的门均采用静电喷涂使其表面抗撞击、耐腐蚀、外形美观。

5.2手车
手车与柜体配合为中置抽岀式,机械联锁安全可靠。根据用途,手车分为断路器手车、电压互感器手车、计量手车、隔离手车等。手车尺寸一致(宽、深、高)统一,同类型同规格手车可以自由互换。手车在柜体内设有试验位置和工作位置。各位置均有定位装置。手车采用摇杆推进机构,操作方便、灵活。手车在开关柜中的装卸配有专用转运车。

5.2.1断路器手车
手车上装有真空断路器及其它辅助设备。用专用转运车运进柜体,摇动推进机构,将手车推向工作位置。位置指示灯指示手车所在位置,手车机械联锁装置能可靠保证手车只有在试验/工作位置,断路器才能进行合闸。断路器只有在分闸状态,手车才能转动。

5.3隔室
手车室、母线室、电缆室均设有泄压装置,当断路器或主母线、电缆室内发生故障电弧时，该装置可在室内气压上升,释放压力排泄气体,确保开关柜及操作人员安全。

5.3.1断路器室
室内装有导轨,供手车在室内移动。当手车由断开/试验位置移到工作位置时，活动挡板自动打开。当手车从工作位置移到断开/试验位置时，活门自动关闭。带电部分被挡板遮盖;可完全防止操作人员与带电体接触,室门有观察孔。

5.3.2母线室
母线室用于安装主母线、联络母线。母线穿越邻柜经穿墙绝缘套管，这样可以有效防止内部故障电弧的蔓延。

5.3.3电缆室
电缆室内可安装电流互感器、接地开关、避雷器及电缆,室内装有电缆连接导体,可并接1~6根电缆,电缆室封板为绝缘板,可拆卸,方便施工。

5.3.4仪表室
仪表室用于安装各类继电器、仪表、指示灯、操作开关等二次元件。仪表室顶板还留有便于施工的小母线穿越孔。

5.4防止误操作联锁装置
开关柜内装有安全可靠的联锁装置,完全满足五防的要求。
a.仪表室门上装有带对应的防误插件,以防止误合、误分断路器。
b.断路器手车在试验或工作位置时,断路器才能合分，而且在断路器
合闸之后，断路器无法抽出,防止了带荷误拉、误合隔离触头。
C.断路器与接地开关机械联锁。只有当断路器手车退岀工作位置后,在试验位置上,接地开关才能合闸,接地开关无分闸,手车不能进入工作位置,这样实现了防止带电合接地开关。
d.断路器手车不在试验或工作位置时，由闭锁电磁铁控制,不能手动分合闸。
e.手车在工作位置,二次插头被锁定不能拔除。
f.各柜体可装电气联锁。

6、开关柜的接地装置
a.用预设的连接板将各柜的主要接地母线连接在一起。
b.在开关柜内部联接所有需要接地的引线。
C.将基础框架与接地排相连,如果柜子排列超过10台以上,配备有2个以上的接地排。

7、二次回路
开关柜的二次线与手车二次线之间联络是通过二次插头来实现。断路器手车只有在试验/断开位置时才能插上和解除二次插头。手车在工作位置时，二次插头由联锁装置锁定。

8、防止凝露和腐蚀
为了防止在高湿度或温度变化较大的气候环境中开关柜内产生凝露。在断路器室和电缆室装有加热器。

9、安装和调试

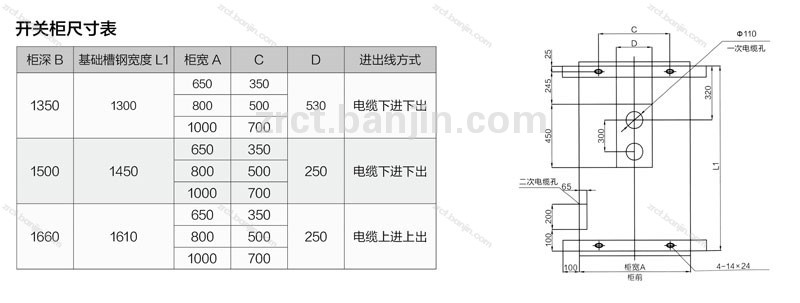

用户自行设计的基础图中应保证开关柜的安装、接地和一、二次电缆的敷设。单列布置时，柜前操作通道以2.5米为适宜。双列布置,柜间操作通道以3米为适宜。
9.1.1开关柜接地
开关柜接地母线应可靠接地,各开关柜内的接地回路应进行检查。
9.1.2母线的安装联接
母线安装前应先检查各开关柜母线铜排是否清洁，然后分段安装,进线母线、母线、联络母线。安装一次电缆、二次电缆
9.1.3检查调试
开关柜安装就位后,清除柜内设备灰尘和杂物。按步骤进行检查、调试。
a.检查开关柜内各元件出厂整定位置是否有变动,并进行相应调整。
b.检查开关柜内紧固罗钉、销钉是否紧固牢靠,接线是否脱落。
C.将手车在开关柜内推进退出数次,并进行分合闸。
d.检查各部分联锁。
e.将仪表的指针调整至零。
f.根据线路图检查二次接线,调整保护继电器。
g.电缆室封闭,在电缆终端安装后,应用封板封闭电缆室通道,应保证开孔与缝隙不大于1毫米。


10、检修维护
开关柜的检修分为定期检修及故障检修两种。定期检修每年进行一次,内容较全面。故障检修则应在故障岀现时或断定其即将岀现时，立即对故暲部位进行检修以排除故障,避免故障的扩大。如果故障发生在手车上,则应接出手车,推入备用手车,然后检修故障手车。如发生在柜上,应将故障所在的一段母线停电,再进行检修。
10.1定期检修主内容如下:
a.抽出手车,清扫柜内和手车上各处的尘土和油烟。
b.对断路器和操作机构进行检修和调试。
c.紧固所有螺钉、销钉。
d.将手车推进到试验位置进行动作试验。
10.2故障检修
故障检修应根据状况而定,修复或换故障部位的零件并经调试合格后,仍以本柜原配手车推入柜内运行。
