产品概述

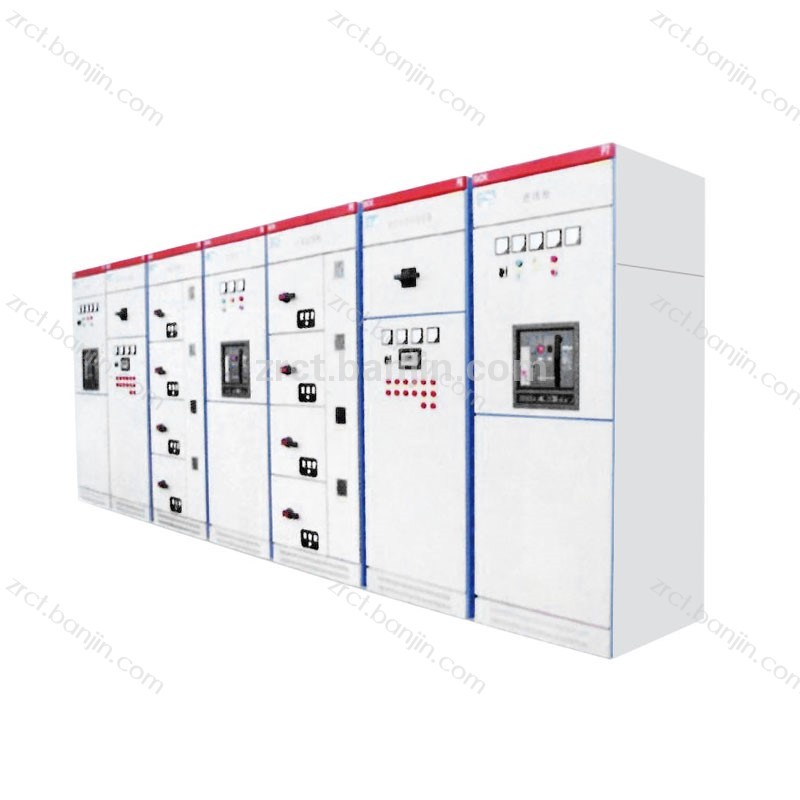

GCK、GCS系列低压抽出式开关柜系电动机控制中心、动力中心用开关柜,适用于发电厂、变电站及大型建筑、高层楼宇、机场、医院、工矿企业等作为三相交流50Hz、电压380V或660V电力系统受电、馈电、照明、电动机控制及功率因数补偿之用。
该产品符合GB7251.1《低压成套开关设备和控制设备,第1部分:型式试验和部分型式试验成套设备》，国家标准和IEC60439-1《低压成套开关设备和控制设备,第1部分:型式试验和部分型式试验成套设备》。
主要技术参数
◆ 主电路额定绝缘电压：交流660V
◆ 主电路额定电压：交流380V
◆ 辅助电路额定电压：交流220V、380V；直流110V、220V、24V
◆ 额定频率：50(60)Hz
◆ 额定电流：水平母线≤3200A；垂直母线≤2000A
◆ 额定短时耐受电流(1s)：50kA、80kA
◆ 额定峰值耐受电流(0.1s)：105kA、176kA
◆ 工频试验电压：主电路2500V/min;辅助电路2000V/min
◆ 外壳防护等级：IP30、IP40、IP54
正常使用条件
◆ 周围空气温度不高于+40℃、不低于-5℃,并且24小时内其平均温度不高于+35℃。
◆ 空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度,如+20℃时为90%。海拔不超过2000米。
◆ 没有火灾,爆炸危险、无导电及能破坏绝缘的尘埃及剧烈震动的场所,安装斜度不大于5度。本装置适应于以下温度的运输和储存:-25℃至+35℃,在短时间内(不超过24小时)不超过+70℃。
◆ 用户对上述条件不能满足时，请与我司协商解决。
产品特点
◆ GCK、GCS系列低压抽出式开关柜有下列明显的特点:
◆ 设计紧凑、MCC柜采用600mm宽后出线方式,以较小的空间能容纳较多的功能单元,节省配电室占地空间。
◆ 结构通用性强、组装灵活，以E=25mm为模数,各种结构及抽岀式单元可以任意组合，以满足系统设计需要。
◆ 抽屉单元推进、拉出采用独特的杠杆机构,使操作更加灵活，安全可靠。垂直母线采用加强金属罩封闭,使检修更为安全。
◆ 通用性标准化程度高、装配方便,具有可靠的质量保证。
开关柜分类
a.进线柜
b.馈电柜(PC)
c.电动机控制中心柜(MCC)
d.功率因数自动补偿柜
e.备用应急电源自动切换柜
抽屉分类
有三种标准尺寸，以8E=200mm高度为基准,分别为:
8E：在200mm高度组装1个抽屉单元;
16E:在400mm高度组装1个抽屉单元;
24E:在600mm高度组装1个抽屉单元。
抽屉的电气和机械联锁

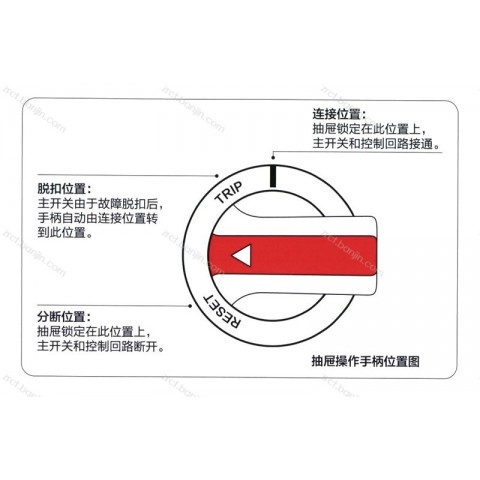

抽屉单元有可靠的机械联锁装置,MCC柜抽屉小室的门与断路器或熔断器开关设有机械联锁,只有在分断位置时门才能开启,以保证安全,联锁机构带有解锁装置,检修人员必要时可通过解锁在通电情况下开启小室门,作为应急处理,操作手柄合闸、脱扣、分断有相应的符号标志表示出来,操作手柄位置见图。为加强安全,主断路器的操作手柄和联锁操作手柄定位后，能同时被三把挂锁锁定。
柜体及小室尺寸

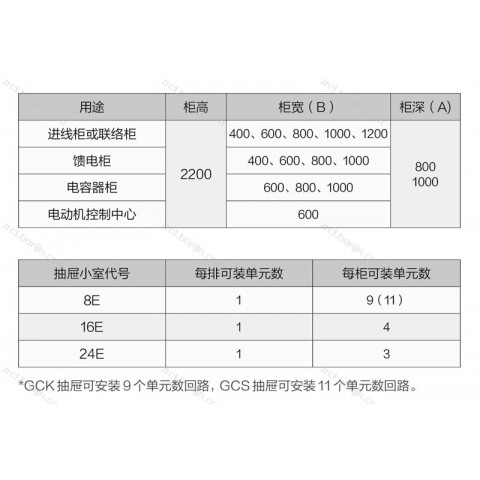

开关柜外形尺寸表(单位:mm)

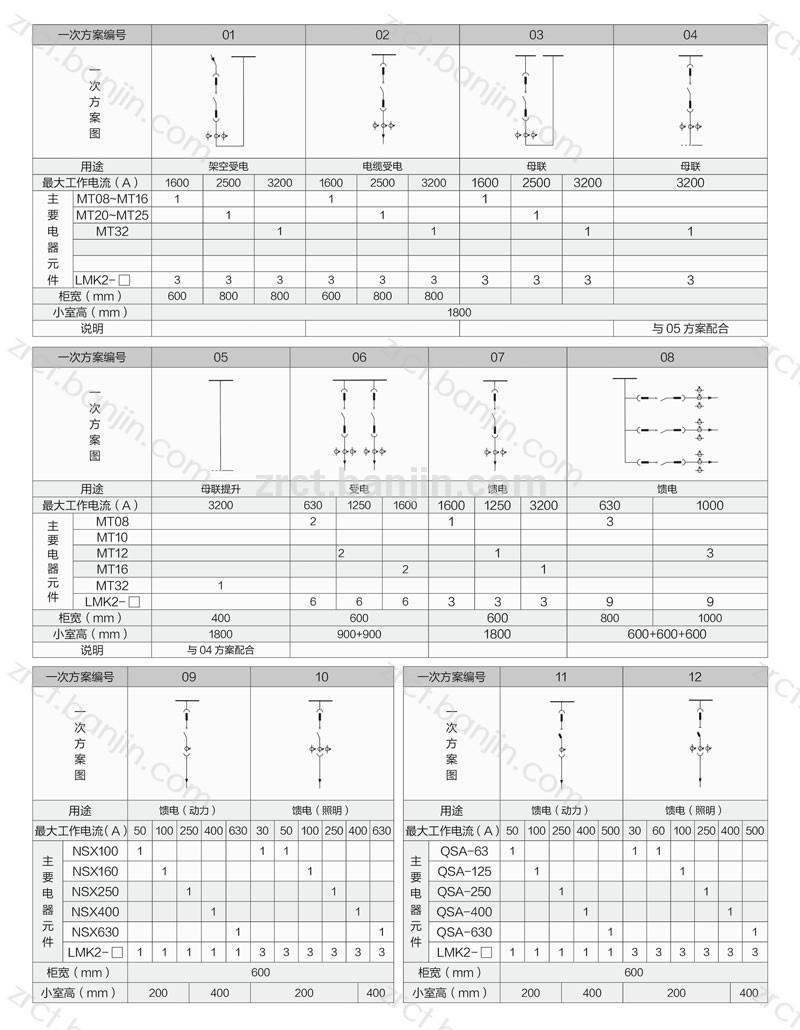

电动机控制中心(MCC)柜、单柜装入抽屉单元尺寸和最高容纳单元表
*GCK抽屉可安装9个单元数回路，GCS抽屉可安装11个单元数回路。
适用范围
GCK、GCS柜主要适用住宅小区、商业配套、大型公建、发电厂、变电站、石油、化工、通信等不同场合。根据不同的场合我司将量身定制不同的供电系统方案,确保设备连续安全运转,用户供电正常。
