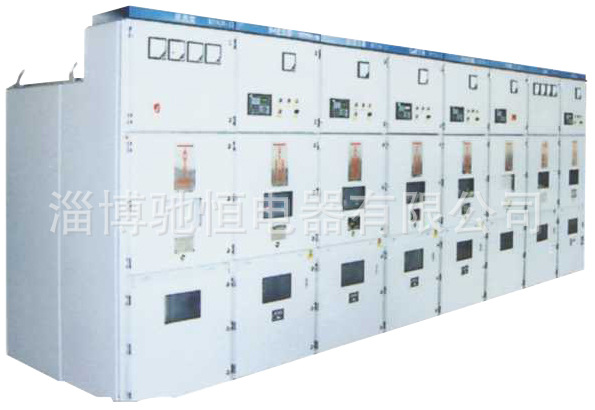

KYN28A(GZS1)—12中置式金属铠装抽出式开关柜
1、用途
KYN28A—12金属铠装中置式开关柜（以下简称开关设备），系3.6—12KV三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂，中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机启动等。
2、正常环境条件
a、周围空气温度：上限+40℃，下限-10℃；
b、海拔：1000m；
c、相对环境湿度；日平均不大于95%，月平均不大于90%；
d、地震：烈度不超过8度；
e、周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染；无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求。
3、主要特点
a、简单有效的“五防”闭锁，防止误操作。
b、可配用ZN63A(VS1)、VD4、ZN21、3AH、VB2及VEP真空断路器VC7真空接触器、负荷开关及隔离开关等；
c、可配用电压互感器手车、计量手车、隔离手车、站用变落地手车等，相同用途的手车具有互换性；
d、柜体可靠墙安装，柜前维护，减少占地面积；
e、断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；
f、电缆室空间充裕，可连接多根电缆；
g、开关柜的外壳防护等级达到IP4X，隔离室的防护等级为1P2X。
4、主要技术参数
序号 | 名称 | 单位 | 技术参数 | |||
1 | 额定电位 | KV | 3.6 | 7.2 | 12 | |
2 | 额定绝缘电压 | 1min工频耐压 | KV | 24 | 32 | 42 |
雷电冲击耐压（全波） | KV | 40 | 60 | 75 | ||
3 | 额定频率 | Hz | 50 | |||
4 | 额定电流 | A | 5—3150 | |||
5 | 主母线额定电流 | A | 630、1250、1600、2000、2500、3150 | |||
6 | 额定开断电流（有效值） | KA | 16，20，25，31.5，40，50 | |||
7 | 4秒热稳定电流（有效值） | KA | 16，20，25，31.5，40，50 | |||
8 | 额定动稳定电流（峰值） | KA | 40，50，63，80，100，125 | |||
9 | 防护等级 | KA | 外壳IP4X，断路器室门打开为IP2X | |||
