产品描述 | 适用于交流50Hz，额定工作电压400/690V，额定电流200A-6300A及以下的配电网络电路中，用来分配电能和保护线路及电源设备免受过载，欠电压，短路和接地等故障的危害 |
证书 | CCC CB CE KEMA |
标准 | GB 14048.1 GB 14048.2 IEC 60947-1；IEC 60947-2 |
产品特点 | 智能型电子脱扣器 |
齐全的附件种类 |
技术参数

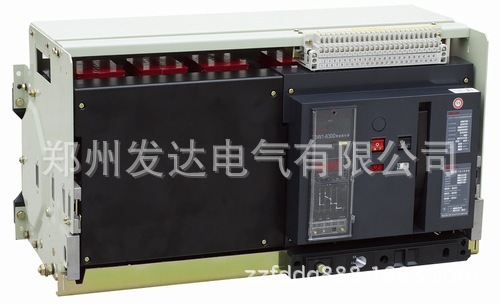

型号 | CDW6 | ||||
壳架等级 | 1000 | 2000 | 3200 | 6300 | |
额定绝缘电压 | 800V | 800V | 800V | 800V | |
额定电流 | 200A～1000A | 630A～2000A | 2000A～3200A | 4000A～6300A | |
N极额定电流 | 200A～1000A | 630A～2000A | 2000A～3200A | 4000A～6300A | |
额定冲击耐受电压Uimp | 8kV | 8kV | 8kV | 8kV | |
过电流脱扣器整定电流 | (0.4～1)In | (0.4～1)In | (0.4～1)In | (0.4～1)In | |
短路短延时脱扣器整定电流 | (3～10)In/(1.5～15)In | (3～10)In/(1.5～15)In | (3～10)In/(1.5～15)In | (3～10)In/(1.5～15)In | |
短路瞬时脱扣器整定电流 | (1～10)In | (1～10)In | (10～20)In | (10～20)In | |
额定极限短路分断能力Icu | AC400V | 42 | 80 | 80 | 120 |
额定运行短路分断能力Ics | AC400V | 30 | 50 | 80 | 100 |
额定短时耐受电流Icw(1s) | AC400V | 30(0.5s) | 50 | 65 | 85 |
机械寿命 | 10000 | 10000 | 8000 | 5000 | |
电气寿命 | 1000 | 1000 | 1000 | 800 | |
飞弧距离 | 0 | 0 | 0 | 0 | |
智能功能 | 有 | 有 | 有 | 有 | |
外型尺寸 |
技术参数
产品描述 | 适用于交流50Hz，额定工作电压400/690V，额定电流400A-3200A及以下的配电网络电路中，用来分配电能和保护线路及电源设备免受过载，欠电压，短路和接地等故障的危害 |
证书 | CCC |
标准 | GB 14048.1 GB 14048.2 IEC 60947-1；IEC 60947-2 |
产品特点 | 智能型电子脱扣器 |
齐全的附件种类 |
技术参数

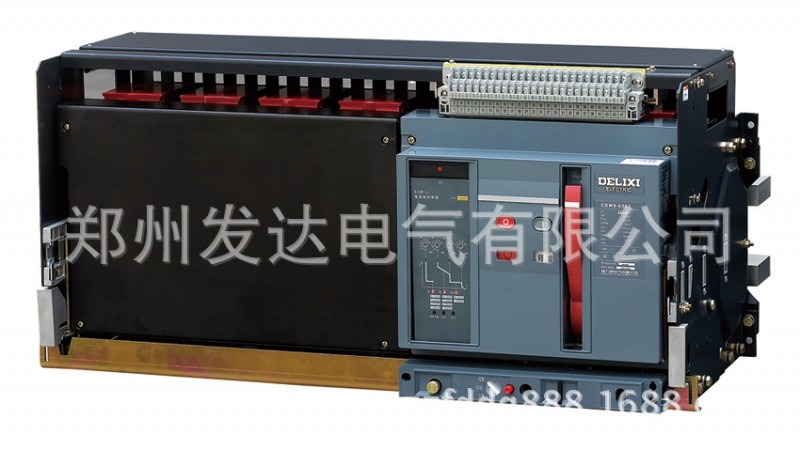

型号 | CDW1 | |||
壳架等级 | 2000 | 3200 | ||
额定绝缘电压 | 800V | |||
额定电流 | 630A～2000A | 2000A～3200A | ||
N极额定电流 | 630A～2000A | 2000A～3200A | ||
额定冲击耐受电压Uimp | 8kV | |||
过电流脱扣器整定电流 | (1.05～2.0)Ir | |||
短路短延时脱扣器整定电流 | (2.0～8.0)In | |||
短路瞬时脱扣器整定电流 | >8.0In | |||
额定极限短路分断能力Icu | AC400V | 80 | 100 | |
AC690V | 50 | 65 | ||
额定运行短路分断能力Ics | AC400V | 50 | 80 | |
AC690V | 40 | 50 | ||
额定短时耐受电流Icw | AC400V | 50 | 65 | |
AC690V | 40 | 50 | ||
机械寿命 | 9000 | 4500 | ||
电气寿命 | 1000 | 500 | ||
飞弧距离 | 0 | |||
智能功能 | 有 | |||
功耗 | 360 | 1200 | ||
外型尺寸 | ||||
重量 | ||||
参考价格 | ||||
3C认证号 | ||||
