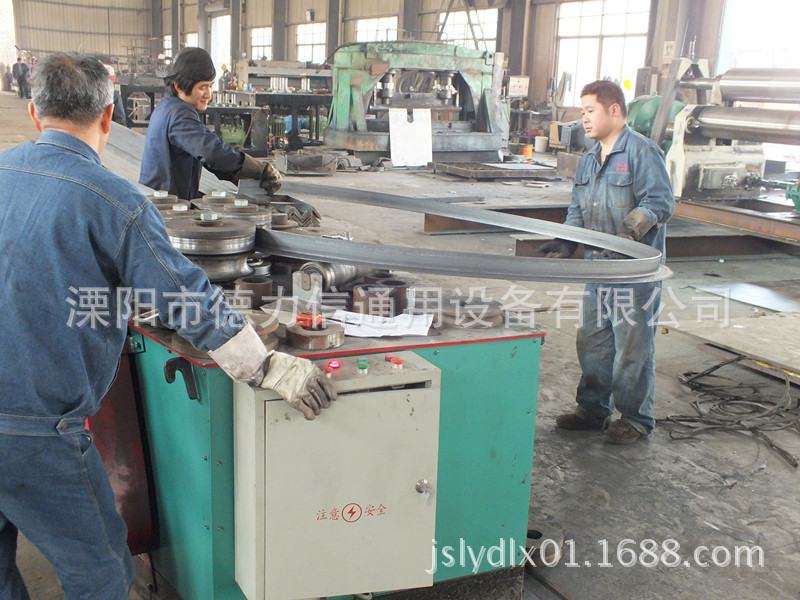

点击_溧阳角铁卷法兰成型设备 五轮自动高效多功能型材卷圆机 厂家销售_钣金图片查看原图
我公司专业设计生产FBM系列卷板机、多功能弯卷机，规格型号齐全，产品设计独特，加工能力强、精度高、安装操作方便，特别适用移动现场施工，经营方式灵活，特殊规格可以为您定做，代办运输。FLW系列多功能弯卷机可卷制加工钢管、角钢、扁钢、槽钢、方钢，一机多用，售后服务专业周到，让您放心使用；同时对外加工卷制钢板、槽钢、扁钢、角钢、方管、保证质量，交货及时，欢迎洽谈合作。
电话：13915869850（程女士）邮箱：315091030@qq.com 网址：http://jslydlx01.1688.com
FLW型材弯卷机传动配置及技术参数
规格型号 | 外形尺寸 （长*宽*高） | 主传动减速机 | 主功率（KW） | 角钢内外圆 | 槽钢内外圆 | 钢管卷圆 | 扁钢法兰 | 方管卷圆 | |||||
型号 | 最小内径 | 型号 | 最小 内径 | 型号 | 最小 内径 | 型号 | 最小 内径 | 型号 | 最小内径 | ||||
FLW-Ⅰ小型 2.0t | 1400*1000*1000 | WHC160-20-3KW-4 | 3 | ∠3 | Ф400 | [6以下 | Ф800 | Ф30*3 | Ф400 | 40*5 50*5 | Ф350 | 25*25*3 | Ф600 |
∠4 | Ф550 | [8 | Ф1000 | Ф40*4 | Ф600 | 60*8 | Ф500 | ||||||
∠5 | Ф800 | Ф50*5 | Ф1500 | 60*8 | Ф800 | ||||||||
FLW-Ⅰ 2.65t | 1840*1190*1090 | WHC200 -25-ⅣBLY22-11-5.5 | 5.5 | ∠3 | Ф400 | [6以下 | Ф800 | Ф30*3 | Ф400 | 40*5 50*5 | Ф350 | 25*25*3 | Ф600 |
∠4 | Ф550 | [8 | Ф1000 | Ф40*4 | Ф600 | 60*8 | Ф500 | 50*50*5 | Ф800 | ||||
∠5 | Ф800 | [10 | Ф1200 | Ф57*6 | Ф1000 | 60*12 | Ф800 | 60*60*6 | Ф1200 | ||||
FLW-Ⅱ 5.29t | 2640*2100*1440 | WHC280 -25-ⅣBLY27-11 | 11 | ∠6.3 | Ф1200 | [10 | Ф1500 | Ф89*10 | Ф2000 | 70*10 | Ф1000 | ||
∠7.5 | Ф1500 | [12 | Ф1800 | Ф133*6 | Ф2500 | 100*20 | Ф1200 | ||||||
∠8 | Ф1800 | [14 | Ф2000 | Ф159*6 | Ф3500 | 100*30 | Ф1500 | ||||||
∠9 | Ф2000 | [16 | Ф2500 | ||||||||||
∠10 | Ф2500 | ||||||||||||
FLW-Ⅲ 6.53t | 2930*2600*1630 | WHC300 -25-ⅣBLY39-11-22 | 22 | ∠12 | 外Ф3500 内Ф5000 | [18 | Ф3000 | Ф180*10 | Ф4000 | 120*20 | Ф2000 | ||
∠14 | 外Ф4500 内Ф8000 | [20 | Ф5000 | Ф194*10 | Ф5000 | 120*30 | Ф3000 | ||||||
∠16 外卷 | Ф4500 | ||||||||||||
控制柜：
如图所示，控制按钮共有4只共分两组，A和B分别控制工件的前进与后退，C、D分别控制成型机构与之对应的信号灯所指示按钮的状态，中间的信号灯为控制柜的总电源。
为保证安全设备与电控柜外按电源的连接必须有专业电工来操作。
多功能弯卷机示意图
