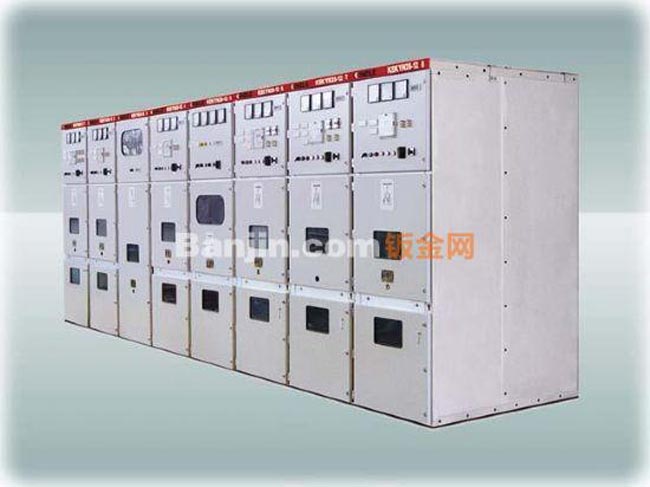

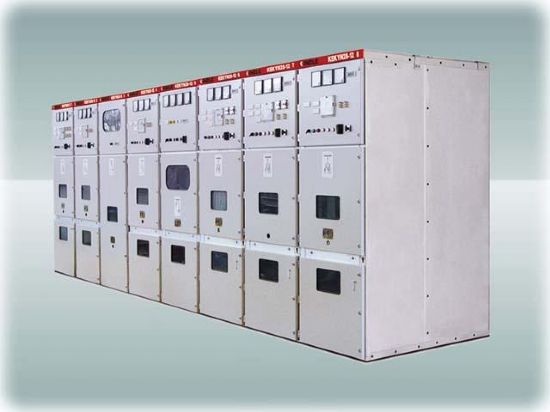

KYN28-24 铠装移开式交流金属封闭开关设备柜体

KYN28-24 铠装移开式交流金属封闭开关设备柜体
一、概述
KYN28-24铠装移开式交流金属封闭开关设备系三相交流50Hz、额定电压24kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、包保护和检测等功能，还可以用于控制频繁操作的场所。

二、结构说明
开关柜按照GB3906和IEC298要求进行设计。整体由柜体和可抽出部分（手车）两部分组成，柜体结构均采用敷铝锌板或镀锌板用螺栓栓接组合成型，用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室，并且所有金属结构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可设置40×6mm的接地母线。
三、主要特点
1.简单有效的“五防”闭锁，防止误操作；
2.可配用VS1、VD4、3AH等真空断路器；
3.可配用电压互感器手车、隔离手车、熔断器手车等，相同用途的手车具有互换性；
4.柜体可靠墙安装、柜前维护，减少占地面积；
5.断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；
6.电缆室空间充裕、可连接多跟（根）电缆；
7.开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X；
8.材质可选用镀锌板或敷铝锌板制作。
