| 微型断路器Xpole 系列 PL9(6KA) |
选型表：
详细介绍：
·高性能的微型断路器，适合商业、工业用途和民用建筑领域的应用；
·红-绿触点位置指示器；
·具有强大的隔离功能，特别适用于户内箱中的主开关使用，无需另外加装专用隔离开关，仅此一项为您的户内箱节省了约8%的成本
·不同的手柄颜色用以指示不同的电流等级；
·端子引导结构，保证接线位置准确、可靠，避免了因接线错误带来的电气火灾的巨大风险，同时提高了接线效率
·3位置DIN导轨夹子，方便从现有的母线系统拆卸；
·可配置多种附件：如辅助触点、报警触点、分励脱扣器，相邻安装；欠压脱扣等
·额定电流到63A；

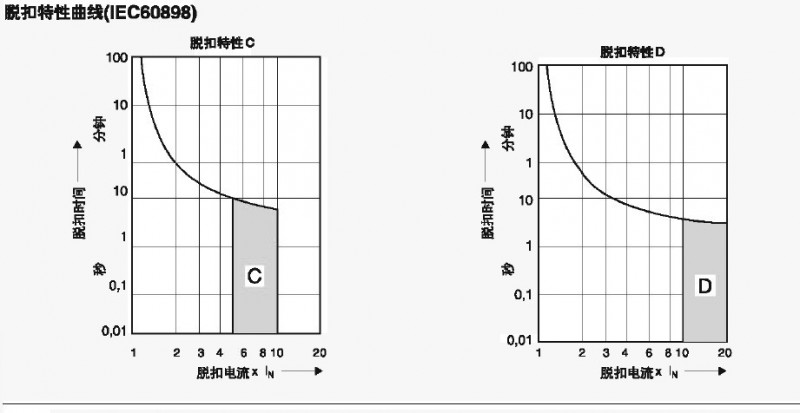

·瞬时脱口特性 C, D;
·额定分断容量6KA ;
·符合IEC 60898、GB10963;
·产品的认证范围：CCC，CE，CCS
·极数：1P, 2P,3P,4P,1P+N,3P+N
技术参数：
电气方面 | |
设计标准 | |
PL10/9 | IEC/EN60898，GB10963 |
PL9-DC | IEC/EN60947-2 |
额定电压Un | |
PL10/9 | AC：230/400V |
PL10/9 | DC：48V（单极） |
PL9-DC | DC：250V（单极） |
工作电压 | 240/415V |
额定频率 | 50/60HZ |
工作电流 | ≤40A，≤63A |
额定分断容量Icn | 30，300mA |
额定不脱扣电流 | 0.5I△n |
敏感 | 交流型 |
额定分断容量Icn | |
PL10 | 10kA |
PL9 | 6kA |
PL9-DC | 10Ka(单极250VDC) |
瞬时脱扣特性 | C，D |
允许的最大后备熔断器 | |
PL10 | 最大125AgL |
PL9 | 最大100AgL |
选择性保护级别 | 3极 |
电气寿命 | ≥8000次通断操作 |
电源进线方式 | 上进线或下进线可选 |
允许的环境温度范围 | -40℃至75℃ |
机械方面 | |
安装方式 | IEC标准导轨35mm |
外壳防护等级 | IP20 |
两侧双功能端子 | 开口式/提升式 |
端子防护 | 指触和手触安全 |
端子接线能力 | 1-25mm2 |
端子螺钉紧固力矩 | 2-2.4Nm |
母排线厚度 | 0.8-2mm |
安装角度 | 功能与位置无关 |
尺寸图：
