产品概述

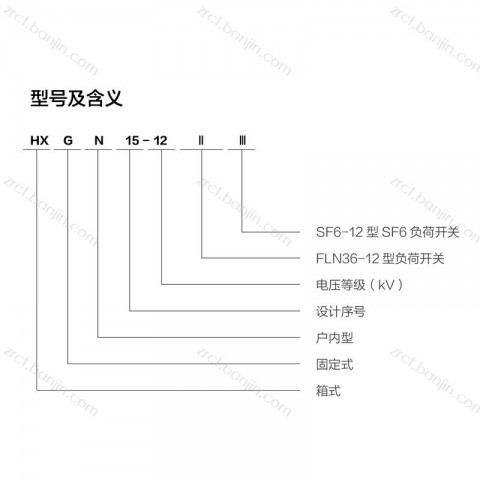

HXGN15-12型单元式、模块化六氟化硫环网柜是新一代以六氟化硫开关作为主开关,而整柜采用空气绝缘的,适用于配电自动化的,既紧凑又可扩充的金属封闭开关设备。具有结构简单、操作灵活、联锁可靠、安装方便等特点,对各种不同的应用场合，不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用,加上先进的技术性能及轻便灵活的装配方案,可以完全满足市场不断变化地需求。
HXGN15-12型单元式六氟化硫环网柜的主开关分别采用FLN36型SF6负荷开关、ABB原装SFG型SF6负荷开关,也可根据用户的需要配装ABB原装VD4/S断路器、西门子的AHE断路器和国产VS1断路器等。环网柜内主开关的操作方式有手动、电动两种。与FTU、RTU配合可小巧满足“四遥”要求。
正常使用条件
·海拔高度: 2500米（如有特殊要求可在订货时注明) ·环境温度: +40℃~-35℃ ·最大温度:≤25℃ ·环境湿度:日平均相对湿度95% 月平均相对湿度90% ·抗震能力:地震烈度不超过8度 ·无剧烈震动和冲击及有火灾、化学腐蚀、爆炸危险的场所
标准
IEC298 IEC265 IEC129 IEC694 IEC420 IEC56 IEC529 IEC932 GB3906 GB11022
主要用途
HXGN15-12型单元式六氟化硫环网柜适用于交流50Hz、12KV的电力系统,广泛应用于工业及民用电缆环网及供电末端工程。
特别适用于以下场所:城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。
环网柜体结构
HXGN15-12型单元式六氟化硫环网柜由以下4个部分组成：
·母线室 ·负荷开关 ·电缆室 ·操作机构、联锁机构和低压控制室

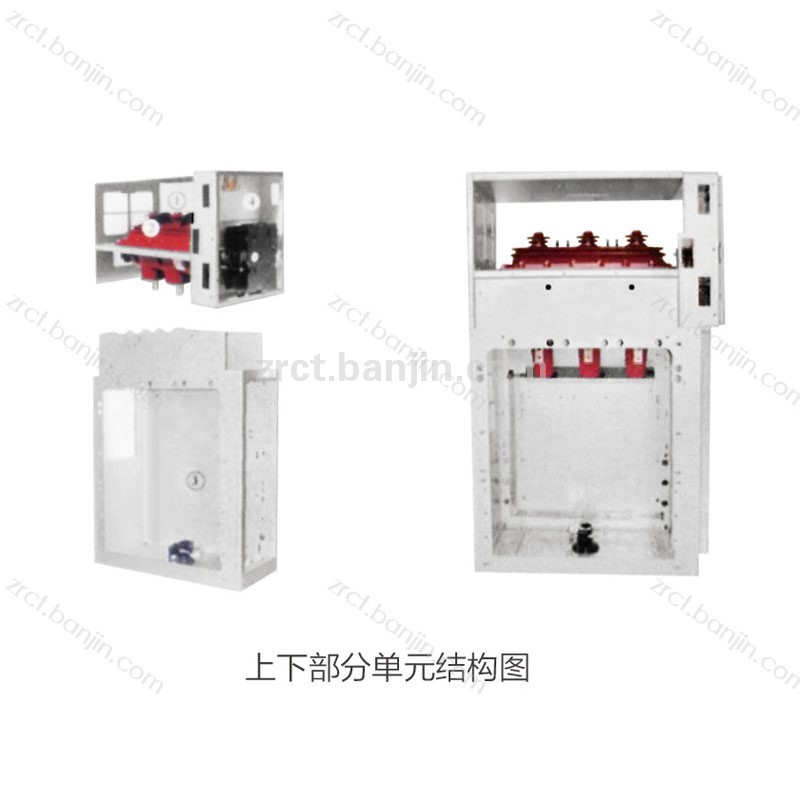

整个HXGN15-12Ⅱ型开关柜可分成上下两个单元,柜的上部单元包括母线室、开关室、操作机构室和低压室,与下部单元电缆室组成一个整柜,也可分隔开关（见下图)。可以安全、方便地对装于上部单元的设备进行检修及改造,必要时并可更换整个上部单元。
母线室
母线室布置在柜的上部。在母线室中主母线连接在一起,贯穿整排开关柜。
■ 负荷开关
开关室内装有一个三工位(或二工位)FLN36-12D型的六氟化硫负荷开关,负荷开关的外壳为环氧树脂浇注而成,充六氟化硫(SF6)气体为绝缘介质,开关室内可根据客户要求装设SF6气体密度表或带报警触点的气体密度器。
■ 电缆室
负荷开关柜有宽裕的电缆室,电缆室主要用于电缆连接,使单芯或三芯电缆可以采用最简单的非屏蔽电缆头进行连接,同时充裕的空间还可以安装避雷器、电流互感器、下接地开关等元件。按标准设计，柜门有观察窗和安全联锁装置,电缆室底板配密封盖和带支撑架的大小相宜的电缆夹。电缆室底板和门前柜可以拆下,方便电缆安装。
■ 操作机构、联锁机构和低压控制室
带联锁的低压室同时起到控制盘的作用,机构室内装有带位置指示器的弹簧操作机构和机械联锁装置,也可装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置;同时低压室空间还可供装设控制回路、计量仪表和保护继电器。750mm宽柜设有两个相同(或不相同)宽度的低压室,可装更多附件。
基本组件
FLN36开关为公司引进国外技术并按照国内电力系统要求而研制开关发生产的。
负荷开关有三个状态:合闸、分闸、接地
负荷开关动、静触头均置于加强结构的压铸环氧脂外壳中,以SF6气体为来弧介质,气压是0.045Mpa,每个负荷开关都是终身密封和维护的,气压表可另外选配。
负荷开关在环网柜内典型的安装方式是电缆室和母线室之间置一钢隔板,水平安装。这种安装方式将母线室与电缆室之间相隔离以符合运行维护的最严格的安全要求。
假若内部发生燃弧,在负荷开关外壳后部有一个结构薄弱点,它将被冲开,随后柜上面的泄弧活门冲开关将过压气流导向柜外。
负荷开关有两种操作机构
单弹簧操动机构(K型)和双弹簧操动机构(A型)，电动机可以加在以上两种型号的操作机构中以实现远程电动控制。
可选组件
■ 电动操作:AC/DC 48V/110V/220V
■ 辅助开关:合闸位置3常开-3常闭;分闸位置3常开-3常闭；接地位置3常开-3常闭
■ 分励脱扣线圈(A型机构用)：AC/DC 48V/110V/220V
■ 三遥通信接口
■ 故障指示器
熔断器
产品适用于户内交流50Hz,额定电压12KV的系统。12KV长度为292mm。选择和订购用于变压器保护的熔断器(见下表)。
适用范围
HXGN15柜主要适用于发电厂、变电站、石油、化工、金融、通信、铁路、医院、船舶等各种不同场合。根据不同的场合我司将量身定制不同的供电系统方案，确保设备连续安全运转，用户供电正常。
