​BGdπ接柜

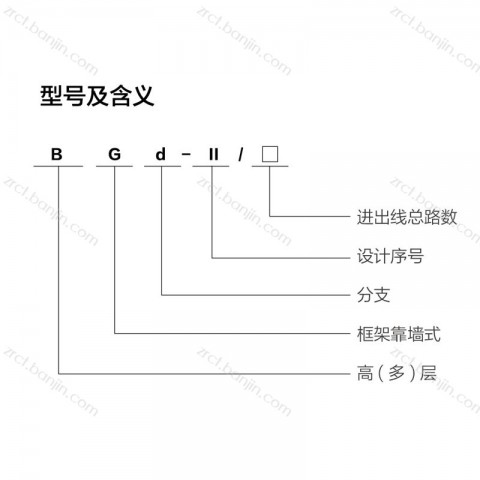

产品概述

本设备是高层、多层建筑的电缆供电系统中作为电缆进出线的连接装置。


正常使用条件

◆ 海拔高度不超过1000米;
◆ 环境温度在+40℃至-15℃之间;
◆ 没有导电尘埃与能破坏金属与绝缘的腐蚀性气体的场所。

运行条件

◆ 额定电压380V；
◆ 额定绝缘电压500V；
◆ 频率为50Hz。

结构形式及产品说明

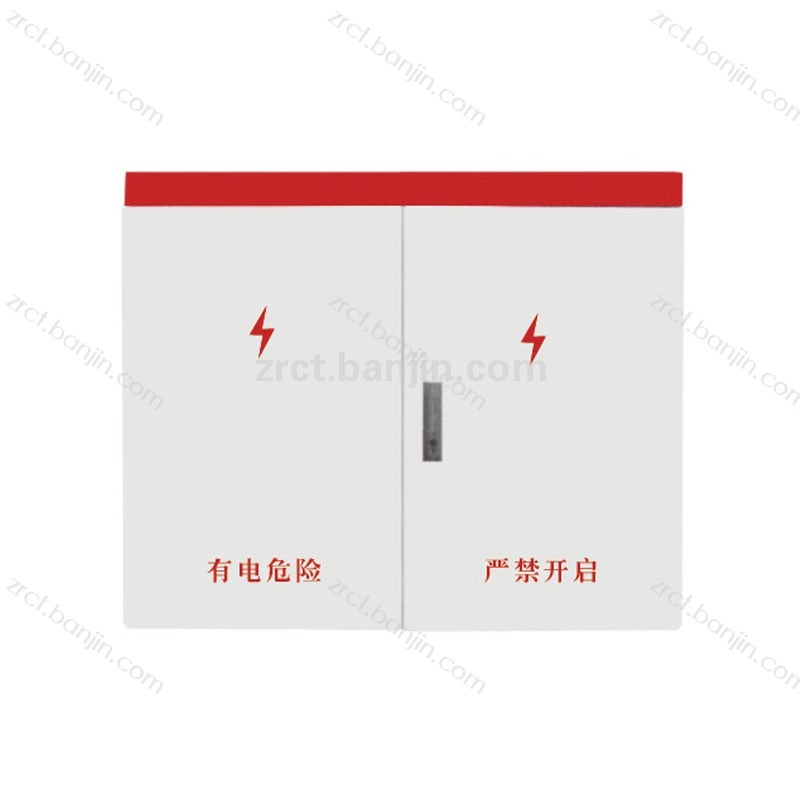

◆ 电缆分支箱结构为框架组装结构,框架采用CF28-1和CF28-2型材，箱体为全封闭型单面操作可以靠墙。
◆ 电缆分支箱总高度为1900mm,其中箱体部分高度为800mm,箱架高度为1100mm,箱架高度可根据用户要求进行加减。

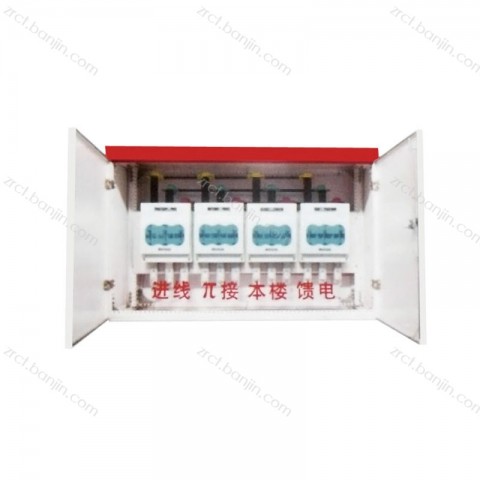

◆ 箱内可安装2-4个隔离开关,箱体宽度为：2 隔离开关尺寸为720mm; 3隔离开关尺寸为1000mm; 4隔离开关尺寸为1280mm。
◆ 本产品的主母线为全绝缘母线,所有母线加套低压黑色热缩套管，母线搭接处加装绝缘接头盒,各相母线均用黄、绿、红、N，PE色标区分相序。
◆ 每一回路隔离开关必须按规定顺序注明其用途,将用途文字写至开关下侧绝缘挡板正面，文字内容及顺序为:进线、兀岀、本楼。

主要元件技术参数

◆ 负荷隔离开关技术参数
◆ 额定电压交流400V
◆ 额定绝缘电压800V
◆ 额定冲击电压12KV
◆ 额定电流630A
◆ 额定短路耐受电流30KA


安装

产品箱架的底部四角备有底角螺孔,在安装时请用M10螺栓4条将箱架与基体紧固连接。如产品靠墙安装,除用螺栓与基体紧固外,还可用角板与箱架后立柱连接后，再用膨胀螺栓将箱体固定在墙面上,安装尺寸见图2、表2。


适用范围
BG动力、光力柜主要适用于住宅小区、高层、发电厂等各种不同场合。根据不同的场合我司将量身定制不同的供电系统方案,确保设备连续安全运转,用户供电正常。
