产品概述
主要组成部件:由进线回路、控制回路、带计量的馈电回路、普通馈电回
路、带插座馈电回路及进线总计量等组成。
操作方式:正面操作，前面维护
安装方式:户内式、户外防水式,悬挂固定安装于垂直墙面，或落地安装。
接线方式:可采用上进上出、上进下出、下进下出、下进上出等方式。

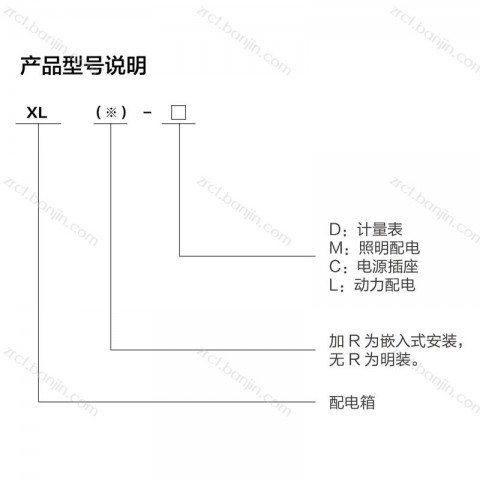

类别

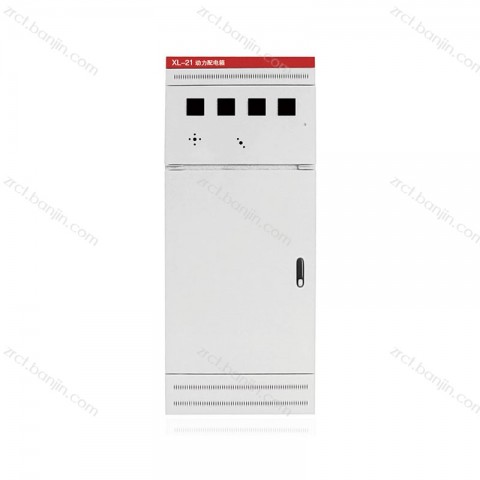

按使用类别可分为:进线总计量表箱、1~20户计量表箱、集中计量表箱、照明配电箱、电源插座箱、动力控制箱、动力控制柜、双电源配电箱等。
箱体安装方式:有嵌入式、悬挂式和落地式;进出线方式:上、下、左、右进出线;操作方式:正面操作。
配电箱设备的制造
我厂根据贵公司提供的图纸要求和提出的额定电压,母线额定电流,耐受电流,工作环境条件,防护等级及柜体尺寸、颜色等技术要求,严格按照国家GB7251.3-97标准,ISO9001-2000质量保证体系设计制造。
配电箱设备箱体均采用1.5mm以上特平冷扎钢板制作,表面均采用喷塑处理。
配电箱设备组装箱体结构的所有零部件采用标准化设计，通过特制螺钉连接而成,所有零部件具有良好的装配性和互换性。
配电箱设备的结构设计、电器安装、电路的布置安全可靠,操作方便,易于接线、安装和维修。内部走线宽敞,并且考虑到导线再接余量的空间,线路标志易于识别。
配电箱设备接地保护均采用接地铜排直接焊接于箱体,保证了接地性能良好,确保非专业人员的使用安全。
配电箱设备及其辅助装置的铭牌使用指导,警告标志都以中文或易懂的通用符号来表示,标示明确，方便操作。
配电箱设备二次回路导线均采用防火塑料线，接线头用专用工具压接,接线头光亮镀锡，线头编号采用专用打字机编写永不退色。箱内设接地零端子排,箱体与门设接地线。配线按规定颜色,内外连线都经端子板进出。
所有设备的制造及元器件的选型均严格按照招标书的技术要求执行,并完全符合其技术要求。
