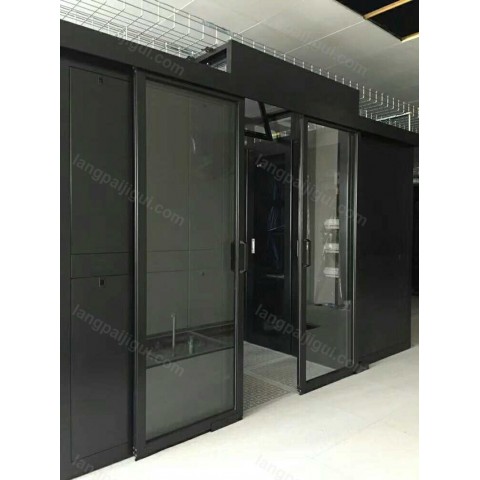

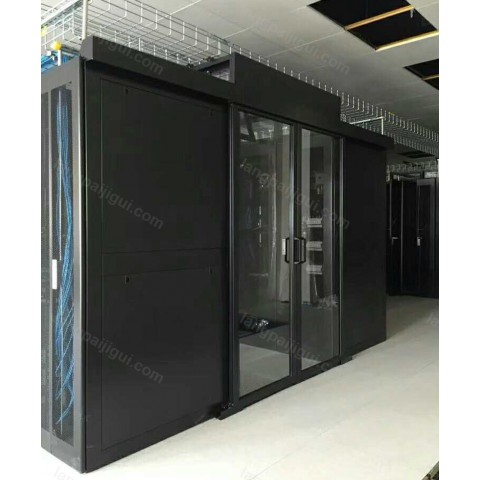

冷通道网络服务器机柜03

（图片工程效果仅供参考）

★无论是房间级冷却还是机柜列级冷却，无论是地板下送风，上回风还是水平前送风，后回风，应用通道封闭都可以优化气流组织，显著提升空调系统的冷却效率。基于我们在机柜领域多年的研发实力和制造工艺，我们提供的通道封闭标准解决方案能够完美的配合机柜系统。我们根据您的需求提供定制化的通道封闭解决方案，能够适用于任何品牌、任何规格的机柜系统。采用通道封闭进行气流管理，主要目的是将空调送出的冷空气和机柜排出的热空气进行有效隔离，避免冷、热气流混合造成的冷量流失和资源浪费。常见的应用方式有二种房间级冷却+冷通道封闭，机柜列级冷却+冷通道封闭，机柜列级冷却+热通道封闭。房间级冷却+冷通道封闭

★气流组织  机柜“面对面”布置在高架地板上，机柜中间的通道采用通风地板，房间级空调送出的冷空气经地板下空间，通风地板进入机柜中间的通道，形成“冷通道”；因冷通道封闭，冷气流无法进一步往通道上部和通道两端扩散，故全部进入机柜；冷空气在机柜内吸收IT设备的散热变成热空气排出，沿天花板返回房间级空调，热空气在空调内被再次冷却后送出进入下一轮循环

机柜列级冷却+冷通道封闭

★气流组织  机柜和列级空调均“面对面”布置，列级空调送出的冷空气进入机柜中间的通道.形成“冷通道”因冷通道封闭.冷气流无法进一步往通道上部和通道两端扩散，故全部进入机柜，冷空气在机柜内吸收IT设备的散热变成热空气排出，被列级空调吸入，热空气在列级空调内被再次冷却后送入冷通道，进入下一轮循环

机柜列级冷却+热通道封闭

★气流组织  机柜和列级空调均“面对面”布置，列级空调送出的冷空气扩散在整个房间内，同时被机柜内的IT设备风扇吸入；冷空气在机柜内吸收IT设备的散热变成热空气，并被提至机柜之间的通道内，形成“热通道”；热空气受热通道封闭的限制而无法往外部扩散，全部被列级空调吸入，热空气在列级空调内被再次冷却后送入房间进入下一轮循环
