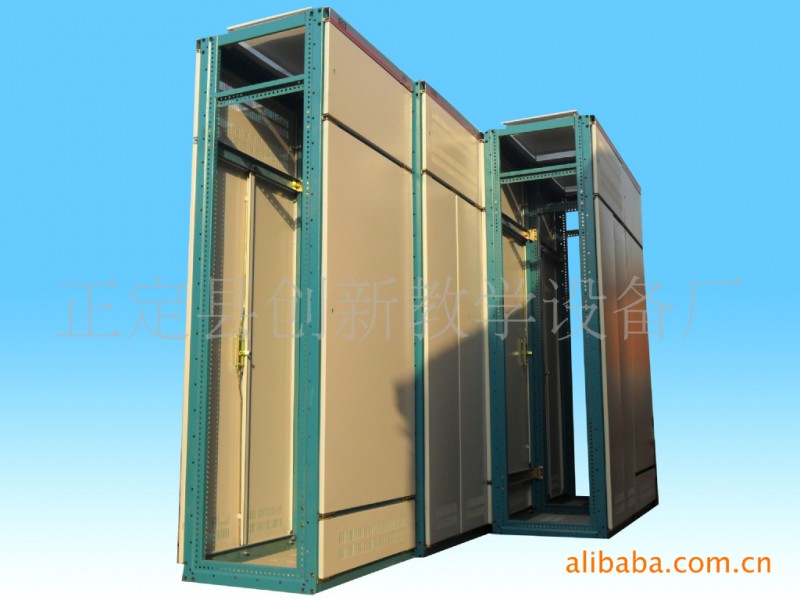

点击_（厂家直销）供应各种型号GGD盘体_钣金图片查看原图
一、结构特征
本系列产品的基本柜架为组合装配式结构，柜架的全部结构部件通过螺钉紧固互相连接成基本框架，再按需要加上门、挡板、隔板、抽屉。安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
1．框架釆用异形钢材，利用三维板定位，螺栓连接无焊接结构，从而避免了焊接变形和应力，提高了安装精度。
2．框架及零部件安装孔按模数E=20MM变化。
3．内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
4．在动力中心(PC)进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DWl5C，ME等系列，也可根据用户需要配置国外电气公司生产的各种断路器，如：ABB公司生产的F系列断路器，以及智能化断路器等。

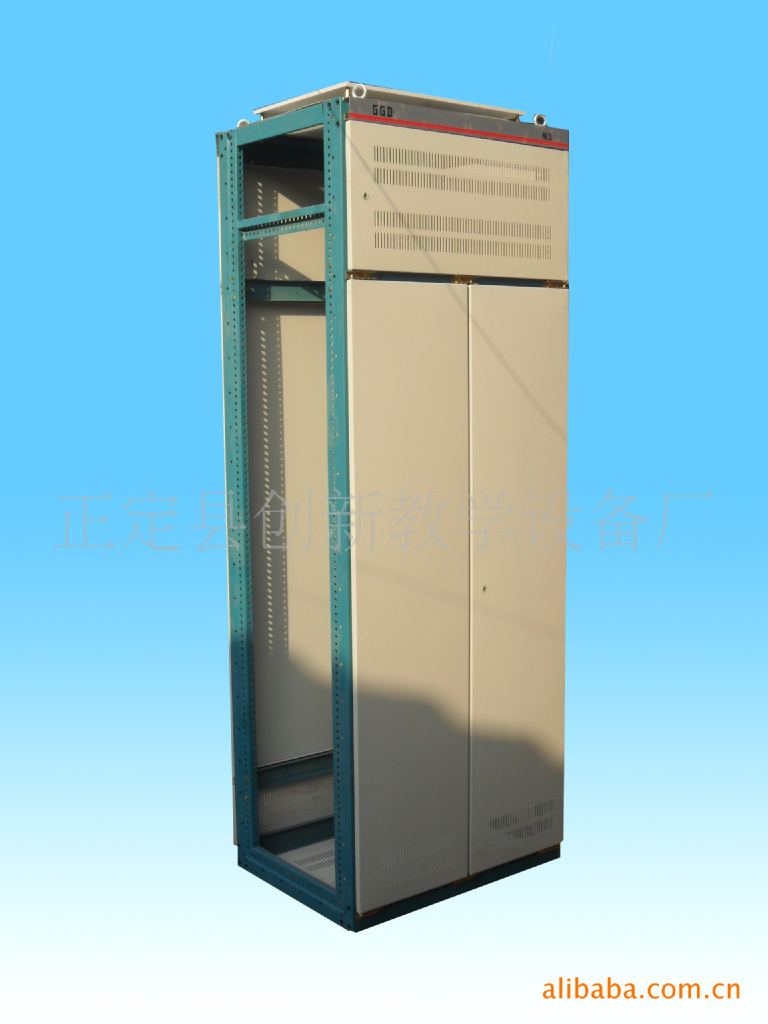

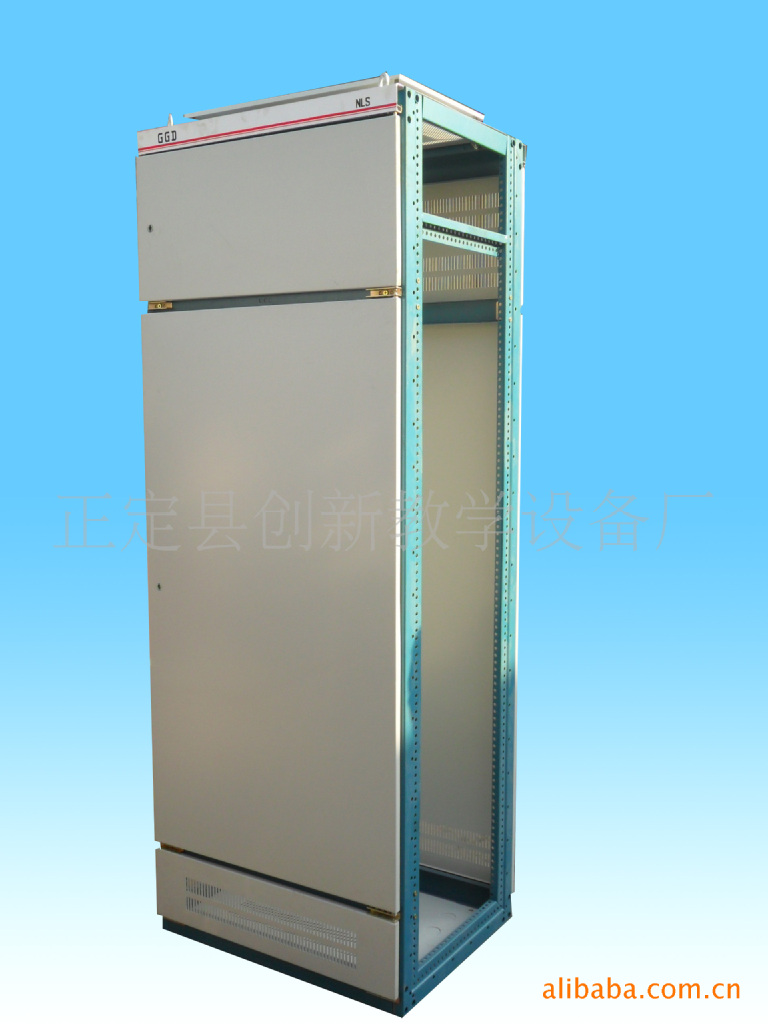

外形尺寸：800*600*2000
1000*600*2200
600*600*2200
可以定做各种尺寸
后通风板
前面板
下通风板
三点锁
进线孔 散热孔本系列产品具有分断能力高，动热稳定性能好，结构先进、合理，电气方案闭合实际，系列性、通用性强，各种方案单元任意组合，—台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。
"
