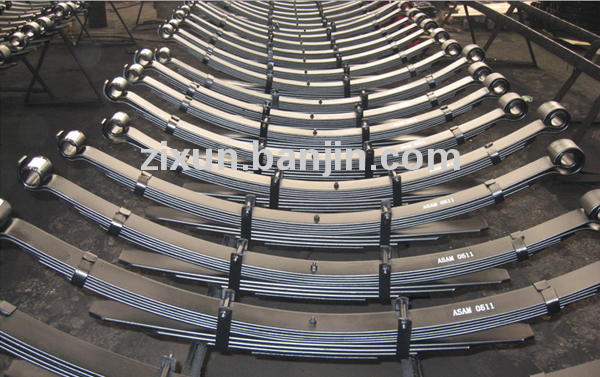

弹簧在冲击、振动或长期交应力下使用，所以要求弹簧钢有高的抗拉强度、弹性极限、高的疲劳强度。就由钣金商城香河钣金网的小编来说下弹簧钢的工艺。
在工艺上要求弹簧钢有一定的淬透性、不易脱碳、表面质量好等 碳素弹簧钢即含碳量WC在0.6%-0.9%范围内的优质碳素结构钢。合金弹簧钢主要是硅锰系钢种，它们的含碳量稍低，主要靠增加硅含量Wsi提高性能；另外还有硌、钨、钒的合金弹簧钢。近年来，结合中国资源，并根据汽车、拖拉机设计新技术的要求，研制出在硅锰钢基础上加入硼、铌、钼等元素的新钢种，延长了弹簧的使用寿命，提高了弹簧质量。
弹簧钢在轧制加工中须特别注意脱碳和表面质量。钢材表面严重脱碳时，会显著降低钢的疲劳极限。对于高硅弹簧钢如70Si3MnA，应注意避免石墨化。因此，在热加工时停轧温度不应过低（≥850℃），避免在石墨化较易形成的温度范围（650～800℃）内停留时间过长。
